做零冷水時的問題:
問題一、做零冷水如何做到不用水時段,讓循環泵不循環,只在用水點時段循環,而且達到設定溫度就停止循環?
問題二、如何做到用水時提前開啟一下水龍頭就關閉,循環泵就自動循環幾分鐘,過一會再開水龍頭就迅速有熱水,不用等待?
問題三、家里水壓小,做零冷水怎么才能讓循環泵既起到循環作用,用水時又起到增壓作用?
恒爾暖零冷水循環泵循環+增壓雙功能智能控制器套件,輕松解決以上問題。
恒爾暖零冷水循環泵循環+增壓雙功能智能控制器套件的組成

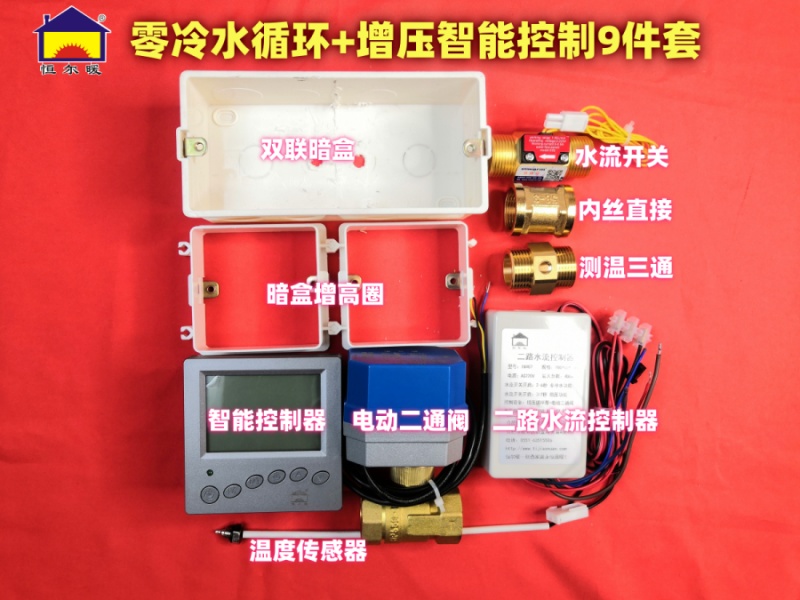

由智能控制器、二路水流控制器、電動二通閥、水流開關、測溫三通、溫度傳感器、雙聯暗盒和暗盒增高圈等組成。
恒爾暖零冷水循環泵循環+增壓雙功能智能控制器套件的作用
在用循環泵做零冷水時,配套安裝上它,使循環泵同時具有熱水循環和用水增壓的雙重作用。
熱水循環的作用:
它具有溫度控制、定時自動控制和水流控制三種方式控制循環泵的開啟和停止。
設置在溫控模式下,當水管內的水溫低于設置水溫2°C時,循環泵自動開啟循環,當水管內的水溫達到設置溫度時,循環泵就停止循環;

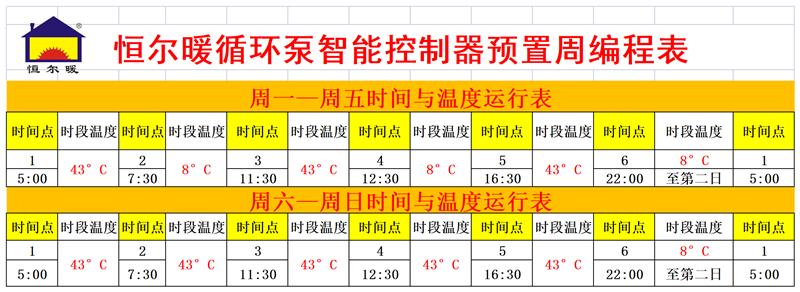

設置在自動模式下,每天可以設置6個時間段,每個時間段可以設置不同的水溫,比如早上和中午設置30°C,晚上洗浴時段設置為40°C,不用水時段設置為5-8°C,這樣,不用水時段,循環泵就不會循環,用水時段當水管內水溫低于設置水溫2°C時,就啟動循環,達到設定溫度時就停止循環;
水流控制方式,是與溫度控制和自動控制并聯的另一種控制方式,無論在溫度控制還是自動控制模式下,只要開啟水龍頭2-6秒之間就關閉,循環泵就自動啟動循環幾分鐘后停止,之后再打開水龍頭用熱水,就迅速出熱水,不用等待了。
在以上熱水循環的過程中,電動二通閥是始終開啟的,熱水系統是一個循環回路。
用水增壓的作用
當開啟水龍頭用熱水時,水流持續達到7秒以上時,循環泵持續工作,這時安裝在回水管上的電動二通閥關閉,使熱水不會沿著回水管回流到水箱或熱水器內,避免熱水回流造成用水點的水壓減小,從而使用水時因循環泵的作用而增大用水點的水壓和流量。
恒爾暖零冷水循環泵循環+增壓雙功能智能控制器套件的安裝
必須按照以下要求安裝才能實現循環+增壓的雙功能:
1、循環泵安裝在熱水循環系統的所有用水點之前,比如水箱或熱水器的出水口處;
2、水流開關安裝在水箱或熱水器的入水管上如自來水(如為非承壓太陽能為下水管)上,和回水管合并三通前;
3、測溫三通安裝在回水管上,和入水管如自來水管(或太陽能下水管)合并三通之前;
4、回水管上安裝止回閥,在合并的三通前,水流指向水箱或熱水器;
5、常開型電動二通球閥,安裝在回水管上,和入水管如自來水(或非承壓太陽能下水管)合并三通之前。
6、將雙聯暗盒和增高圈安裝在距離循環泵、測溫三通、水流開關和電動二通閥不遠的墻面上,如果循環泵隱藏安裝在櫥柜下,智能控制器安裝在櫥柜上墻面上方便操作,這時,要從暗盒到循環泵、測溫三通、水流開關和電動二通閥處預埋穿線套管,以便后期穿線。
7、將二路水流控制器安裝在暗盒里面,將智能控制器安裝在暗盒上。
8、可在循環泵處預留插座,循環泵電源插頭插入插座上,插座的L和N接線端子與智能控制器的閥開和零線端子對接。

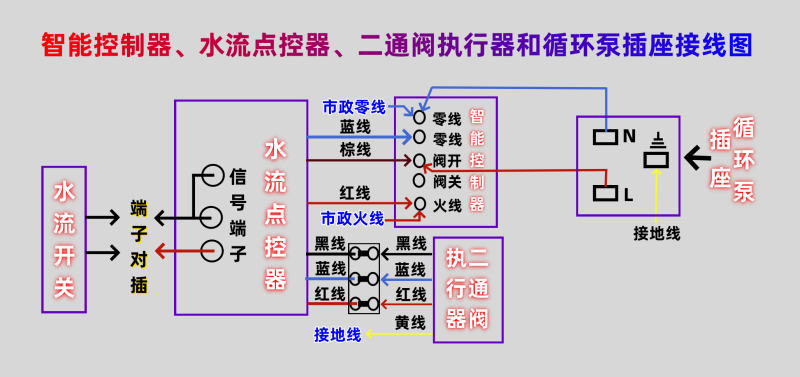

9、智能控制器、二路水流控制器與循環泵、測溫三通、水流開關和電動二通閥,請按照以下接線圖操作。
配裝循環泵循環+增壓雙功能智能控制器套件的零冷水系統的設計

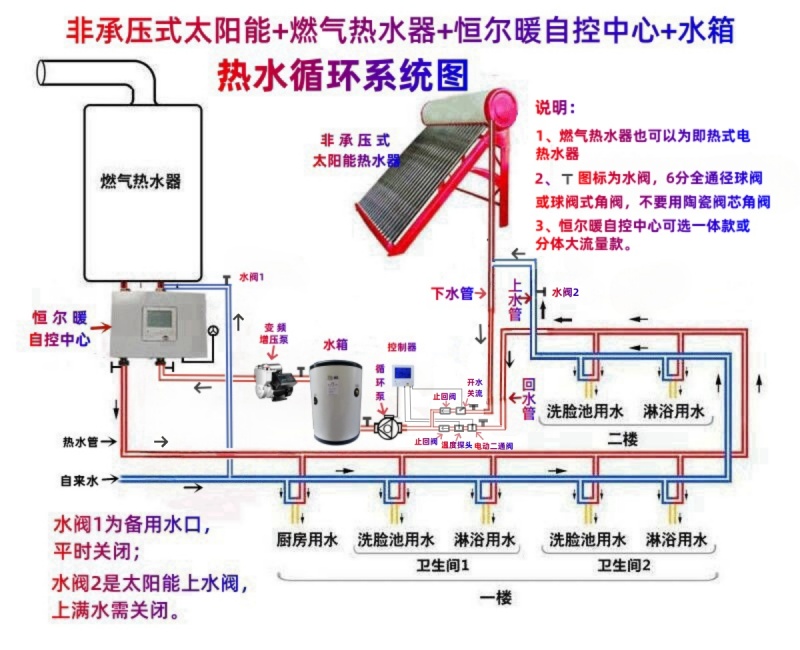

非承壓太陽能+燃?xì)鉄崴?/span>+儲能保溫水箱+恒爾暖自控中心+自吸增壓泵+循環泵+循環及增壓雙功能智能控制器套件的零冷水系統
在非承壓太陽能距離燃?xì)馑渲g的落差小于10米時,建議采用以上系統設計方案。
如果落差大于10米,將循環泵安裝在水箱出水口,不安裝自吸增壓泵即可。
在該方案中,熱水循環泵既做熱水循環的動力,又做太陽能下水的增壓,在水箱的出水口另加一臺自吸增壓泵,這樣太陽能下水也沒有問題,用熱水的水壓也很大。
太陽能下水管先安裝止回閥和水流開關,然后與回水管利用三通合并在一起,再安裝上增壓循環泵,再與水箱的入水口連接,測溫探頭、電動二通閥和另一只止回閥依次安裝在回水管上,和太陽能下水口合并的三通之前,水箱出水口安裝上自吸增壓泵,利用管道與恒爾暖自控中心右下口連接,在這之前不要有用水點,自控中心左下口接熱水主管,依次經過各個用水點接出支管與水龍頭連接,直到最后用水點,繼續向水箱處布置,利用三通和太陽能下水管合并一起接入水箱入水口,這樣就形成一個完整的零冷水系統。
恒爾暖自控中心的右上口接備用熱水器(如燃?xì)鉄崴鳎┑睦渌肟冢笊峡诮觽溆脽崴鞯臒崴隹冢谧钥刂行挠疑峡诤蛡溆脽崴骼渌肟谥g預留一個備用自來水口,利用三通和角閥連接上,平時角閥關閉,如水箱和太陽能都沒有水了,可以緊急打開利用自來水直接進備用熱水器加熱。

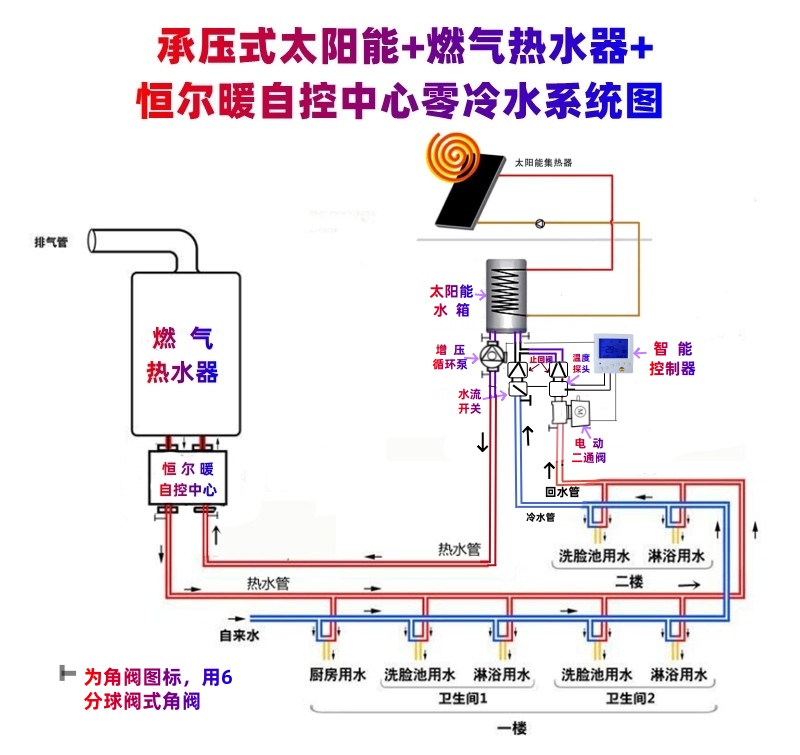

承壓式太陽能+燃?xì)鉄崴?/span>+恒爾暖自控中心+循環泵+循環及增壓雙功能智能控制器套件的零冷水系統

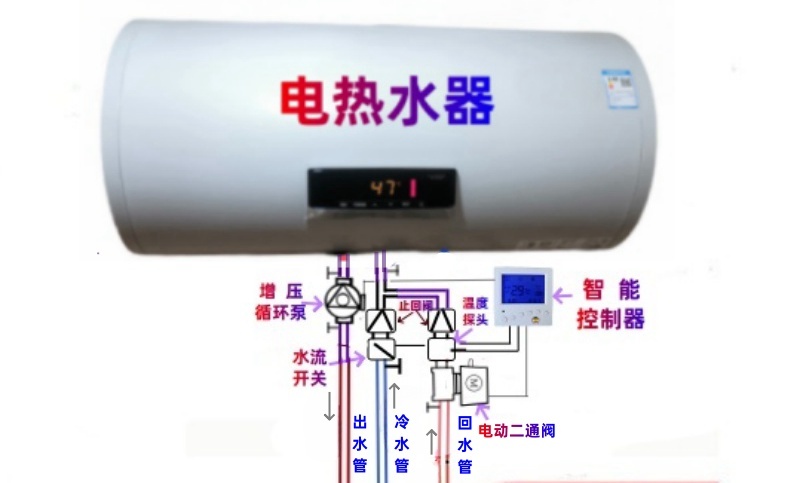

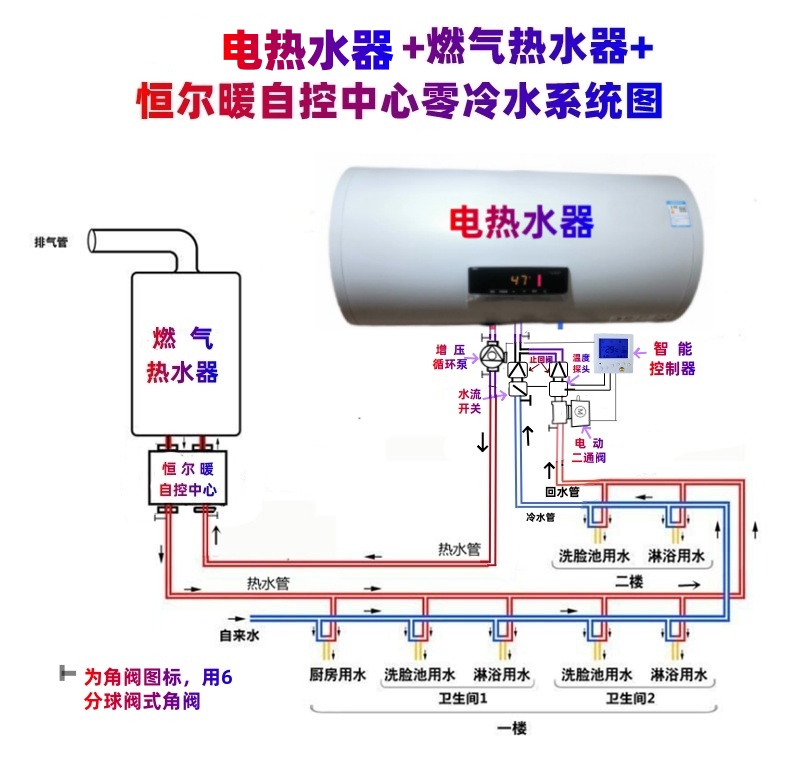

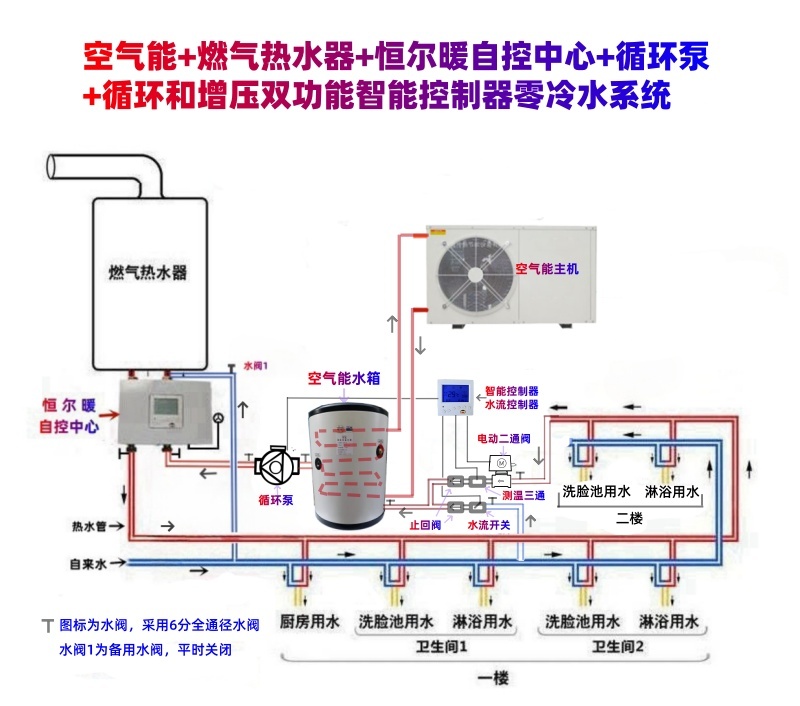

該零冷水系統中的承壓式太陽能可以替換成電熱水器、空氣能熱水器等儲水式熱水器,系統設計是一樣的。
循環泵安裝在水箱的的出水口;電動二通閥、測溫三通和止回閥依次安裝在回水管上,與自來水合并三通之前;水流開關和止回閥依次安裝在自來水進水管上,與回水管合并三通之前。
水箱的出水口利用管道與恒爾暖自控中心右下口對接,之前不要有用水點,自控中心左下口接熱水主管口,依次經過各個用水點接出支管與水龍頭連接,直到最后用水點繼續向水箱處布置,這節管道就是回水管,然后與自來水管合并接入水箱入水口,這樣就形成一個完整的熱水循環系統。
循環泵配套恒爾暖循環+增壓雙功能智能控制器套件的優點
優點一、具有熱水循環和用水自動增壓雙重功能
在需要熱水循環時,安裝回水管上的二通閥是開啟狀態, 循環泵運行,使熱水器內的熱水迅速替換管道內的冷水,用熱水即開即有熱水,不用等待也不浪費冷水;
在用熱水時,回水管上的二通閥自動關閉,循環泵運行,只對用水點進行增壓,不會因回水到熱水器造成用水點水壓減少。
特別是針對熱水主管道做的較細、自來水壓力較小、以及用的是非承壓式太陽能熱水器的,這個功能十分好。
優點二、具有周編程功能,定時定溫開關機,舒適、方便、節能、環保。
一次設置后,循環泵就按照預設程序自動開停機工作,無需人工再操作。可以在不需要熱水時段關機,在需要熱水時段開機,并可以在不同時段設置不同的開啟水溫,并在開機時段內,水管內水溫達到設定值,也停止循環。如果家庭使用熱水很有規律性,使用周編程定時開關機功能十分方便。
優點三、具有水流點控功能,兼顧規律性用熱水和臨時用熱水。

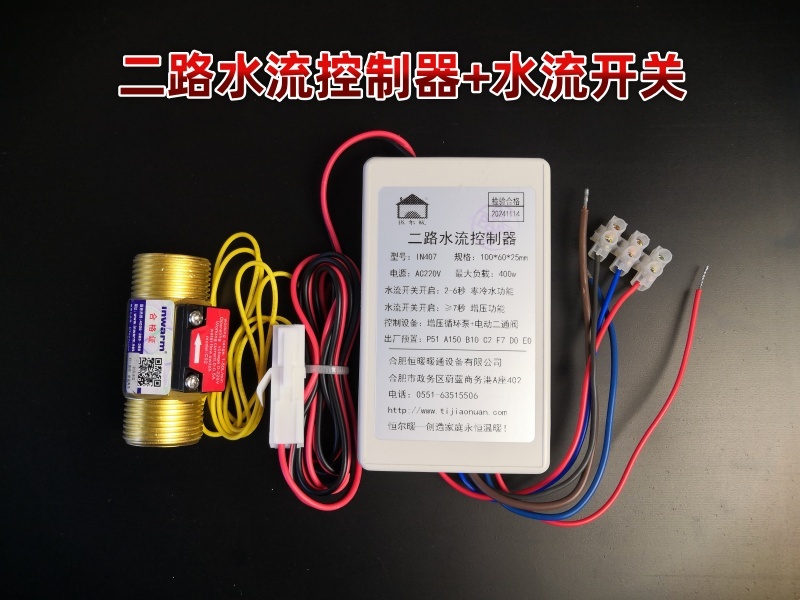

通過套件內配置的水流控制器和水流開關,從而實現水龍頭遙控開啟循環泵。在定時自動模式下,平時循環泵按照預設好的周編程運行,在循環泵非工作時段臨時用熱水時,只需要打開熱水龍頭2-6秒,水流點控功能啟動,循環泵就自動開啟循環,并延時工作幾分鐘然后自動停止運行,再開啟水龍頭,熱水秒出。
優點四、分體式安裝,既美觀,又方便操作。
循環泵和智能控制器分開安裝,循環泵、二通閥等可以安裝在櫥柜內等隱蔽處,控制器可以安裝在櫥柜上墻面的暗盒內。
優點五、適用范圍廣,任何循環泵均可以配套使用。
可以根據房屋面積大小和熱水管道的長度,自由選配不同功率和揚程的循環泵,無論何種材質和品牌的循環泵只要功率不超過400w,均可以配套使用。

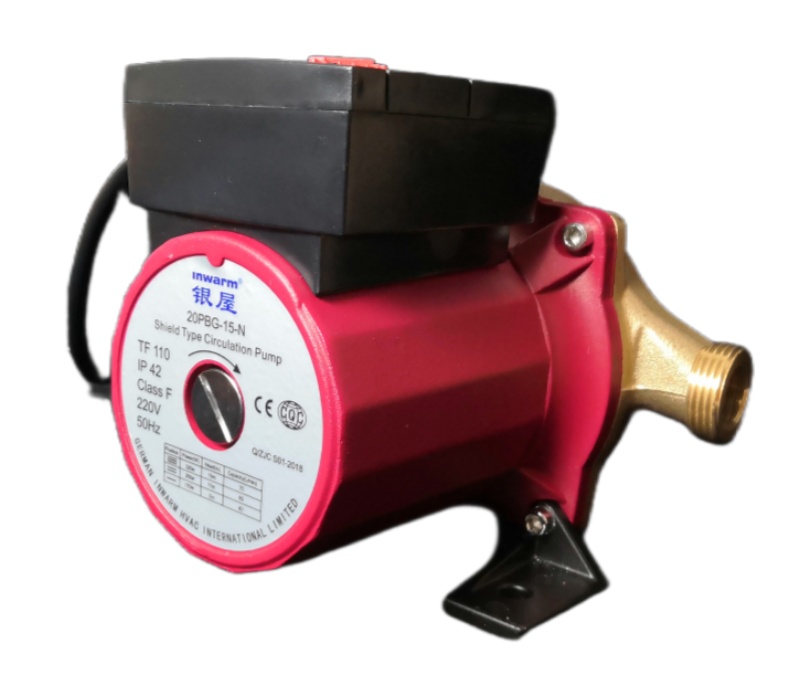

(inwarm品牌黃銅超靜音耐高溫?zé)崴h(huán)泵)
優點六、具有低溫防凍功能,防止熱水系統和設備被凍壞。
在系統水溫低于5°C時,智能控制器會自動啟動循環泵,將熱水管道的水替換成較高溫度的水。注意:要該功能起作用,要確保配套的熱源能正常工作,如燃?xì)鉄崴魍娡ㄈ細狻?/span>
優點七、在2臺熱水器配套恒爾暖自控中心的熱水循環系統中,循環泵循環+增壓雙功能智能控制器和自控中心二者配合,設置好開關機時間和溫度,可以減少備用熱水器啟停次數,從而節能環保。
設置方式如下:
開機時間的設定:每次設定開機時間,循環泵要比自控中心早1分鐘左右。設定方法:自控中心和循環泵控制器設置的周編程時間完全一樣,但把循環泵控制器的時鐘設置比準確時間早1分鐘左右,而自控中心設置為準確時間。
溫度的設定:備用補充熱水器設定水溫(如為:58°C)>循環泵控制器設定水溫(如為42°C)>自控中心設定水溫(如為:40°C)。備用熱水器要設置較高溫度,避免與自控中心之間溫差小沒有辦法正常啟動或出現忽冷忽熱的想象,自控中心設置的水溫為洗浴正好的溫度,循環泵設置比自控中心高2度左右。
這樣,在開機時段內,當循環泵處水管里的水溫降到低于42°C時,循環泵就開啟,水箱的熱水就流出,當高于42°C的熱水流經各個用水點到達循環泵測溫傳感器處時,控制器檢測到水溫已達到設定值,循環泵就停止工作。可以看出當水管里的水溫還沒有降到低于自控中心的設置水溫40°C,就開啟循環,水管里的水很快就被替換成較高溫度的水,因此只要水箱的水溫高于40°C,燃?xì)鉄崴魇冀K就不會啟動。
關于恒爾暖循環泵循環+增壓控制套件的選購
有兩個套件,一個是:具有溫控時控和水流控制的循環+增壓智能控制器9件套;另一個只有水流控制的循環+增壓水流控制3件套。根據自己的需求選擇,如果需要全部溫控+時控+水流控制的就選擇循環+增壓智能控制器9件套;如果是已裝修房屋沒有預埋回水管的,或者不需要溫控和時控,選擇循環+增壓水流控制器3件套。

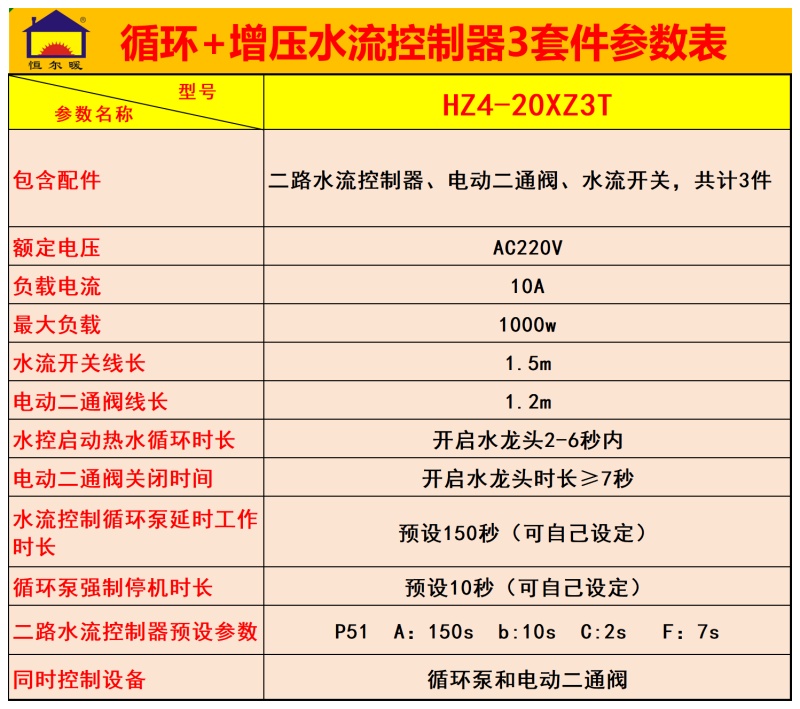

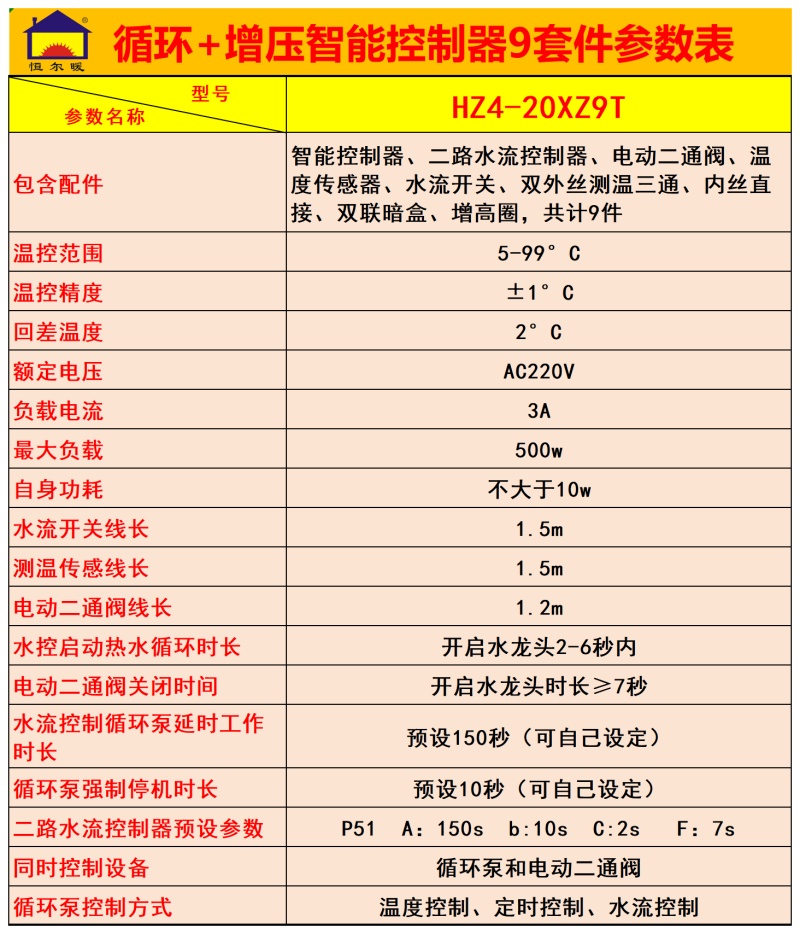

零冷水循環泵循環+增壓智能控制套件的參數
關于零冷水循環泵循環+增壓智能控制套件配套的循環泵說明
循環+增壓智能控制器9件套,配套安裝的循環泵功率不要高于400w。
循環+增壓水流控制器3件套,配套安裝的循環泵功率最大可以達到1000w。
請選購規定功率范圍內的循環泵,否則智能控制器損壞不在質保范圍內。
建議搭配使用本店內銷售的德國銀屋暖通國際生產的150w或320w的inwarm品牌循環泵,請向客服索要鏈接。
恒爾暖零冷水循環泵循環+增壓智能控制套件的質保
本產品從購買之日起,質保12個月。
如因以下原因造成的損壞,不在保修范圍之內:1、接線錯誤導致燒壞;2、不規范安裝導致?lián)p壞;3、所接負載超過允許范圍;4、進水或潮濕導致短路或損壞;5、因運輸或保管不當?shù)热藶閾p壞;6、由于人力不可抗拒的原因(如火災、臺風、地震、戰爭等)造成的損壞。
|
